作者：Mario Nogueira
工具：3ds Max 9 建模，Vray 渲染，Photoshop 后期处理
设计：这是一个商业作品，客户想要设计一间简单现代的浴室，和房子的整体外观相配合。

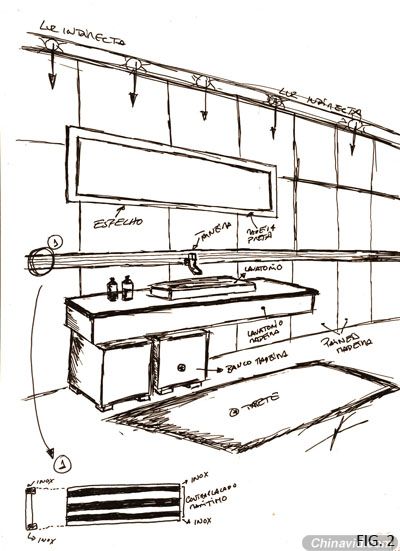

先在纸上画出草图，交由客户确认后就正式开始啦。因为是商业作品，时间较紧，所以我用了一些现成的模型素材。
浴室建模

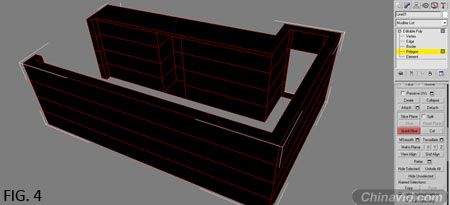

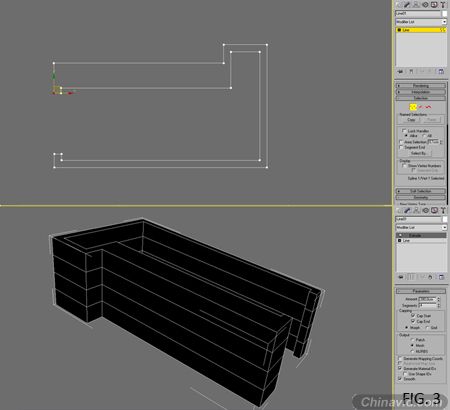

浴室的模型非常简单。先作墙壁，在顶视图绘制曲线轮廓；然后使用 extrude 挤出工具添加体积；将模型转为 editable poly 使用 cut 工具切割出窗户和门。
天花板和地板用简单的平面和方块物体组成。

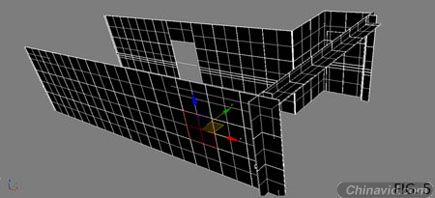

模型的基础搭建好后，我开始添加细节。首先是墙面上拼接的木块 - 选择所有墙面，执行 Geometry > Extended Primitives > Chamfer Box，参数分别为(L;W;H;F) 90cm; 90cm; 3cm; 0.50 cm。

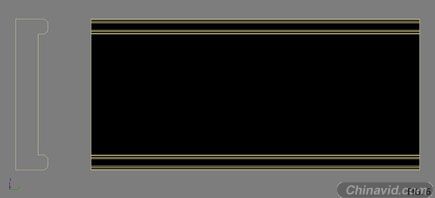

位于墙面腰线位置的金属托架同样使用曲线绘制轮廓+extrude挤出体积的方法制作。
|
