虚拟项目实训之二制作现代战争兵器M16

首先制作一个圆管，调整其半径和长度，将其两边进行倒角，然后建立圆柱体，压扁放置到消焰器壁空的位置，将它拉长贯穿整个圆管，复制出另外两个柱体，各自旋转到合适的位置。最后将三个扁柱体进行Combine合并，使用布尔相减工具将合并体从圆管中减去。

　　三. M16小部件的制作

　　有些东西看似不起眼，但它们的存在与否，细致与否，直接关系到三维造型的可信度与表现力。没有细小零部件的东西往往被人们看作是儿童玩具，现实生活中有分量的器件几乎都是因为细节的设计与呈现，才真实、细腻、贵重。一个价值400元的手机与价值4000元的手机，造成其价格差距的重要原因除功能以外，在很大程度上就是外观细节的表现。如果你不希望有人说你制作的是玩具，就请给它加上细节吧。

　　一、螺钉的制作

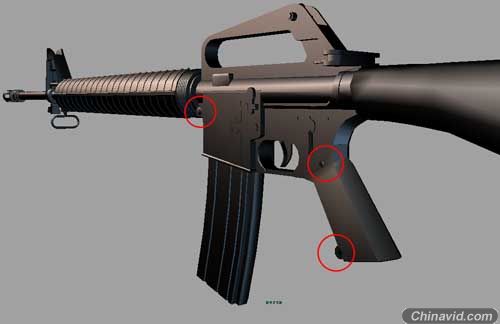

　　下图红色圈选区域显示了部分螺钉的位置和基本结构。事实上，从一些图片资料来看，不同的M16型号，其螺钉造型也不尽相同，有一字的，有十字的，还有梅花形的。在制作过程中，可以选择制作方便且视觉效果更好的结构。

虚拟项目实训——制作现代战争兵器M16

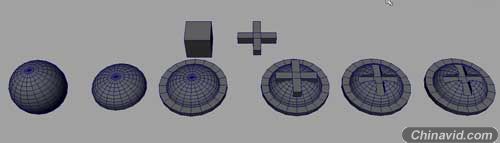

　　下图显示了十字形螺钉的基本制作过程。

虚拟项目实训——制作现代战争兵器M16

　　首先，建立一个多边形球体，删除其下半部分面，将其下沿的面向外拉伸，制作出垫片和螺钉的基础造型。然后建立一个立方体，选择四个面分别向外拉伸呈十字造型。最后使用布尔相减工具将十字造型从螺钉球面中减去。

　　二、背带扣的制作

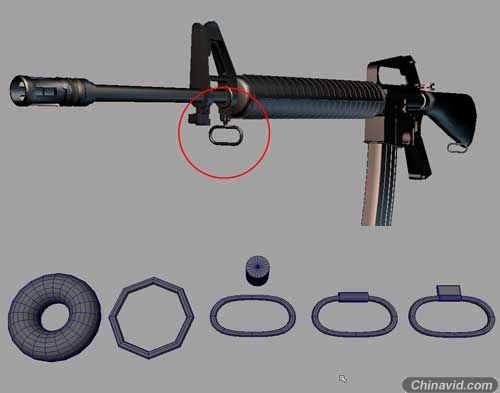

　　背带扣在M16后部的枪托和前部的瞄准构件下面，主要功能是用来连接布料背带，如下图所示。

虚拟项目实训——制作现代战争兵器M16

　　首先建立一个多边形圆环，降低其基本参数，按下「3」键切换到光滑显示模式，制作出背带扣椭圆铁环的效果。然后建立一个圆柱体，将其缩小并放置在铁环的上部，选择圆柱上面部分的两个面进行拉伸，制作出锁形结构。最后将锁形结构与铁环Combine合并起来，背带扣连成整体。

　　总结
　　在现代战争兵器中，M16是所有轻型武器中比较有代表性的一种。在结构和造型上，有很多其他步枪、冲锋枪、狙击枪与它有很大的相似之处。这节课的作业就是在依照本范例制作的基础上，选择自己最喜欢的武器，将它制作成三维造型，要求有较高的细节呈现。如果你有兴趣深入学习应用三维造型的话，请加入这个练习的队伍中来。下期内容将对大家的进展情况进行点评和指导。下面提供部分相关制作参照资料。

　　附视频教程文件。右键下载视频教程：（1）（2）
　　作业：1.按照书面和视频教程的指导和提供的基础场景练习M16的制作。
　　2.参照提供图片的资料，进行新武器的制作。
　　注意：物件尺寸和相对比例，细节结构表现，转折、衔接处的结构。
　　完成的作业截图可以上传、有问题也可以在网站上提问。
