在平面中描述立体—

九、简略图法

简略图法是所说的各种方法，则不一定要按照图法，也能画出透视图。有角透视要有二个消失点，易使画面过大，不方便，或细微部分受到图法约束，费力和费时。而运用简略图法，情况就不一样了，其实一般在画透视图时，都不是根据图法来画，但都必须懂得正规的图法，而后再简化。

例：一栋大厦，用有角透视画，首先看设计图，把握建筑性格和应强调的重点，选择适当的角度作图。

作法：

   1. 画最前面的垂直线A-B。
   2. 作有角度、深度的外型线A-C、A-D，此线为透视线，延长有消失点。
   3. A-B按照立面上的格子，分成等分1、2、3、4、5格。
   4. A-B的高度，由建筑物的高度判断，定H．L．线，AD交点做V2消失点记号，AC消失V1在纸外。
   5. AB上各点连接 V2，完成右侧透视线。
   6. 画出接近V1（出纸外）的垂直线E-F。和A-B同法等分E-F，等分各点与V2相连。
   7. E和 V2连接得G点，画垂线G-H，并记出6、7、8、9、10和V2连接在G-H上的交点，再连接A-B上1、2、3、4、5各点，即完成V1方向的透视线。
   8. 利用分割和增殖方法画完透视格子及细小部分。
   9. 熟练此方法后，可直接画窗格、柱子线条（图33、34、35）。

十、圆的透视图

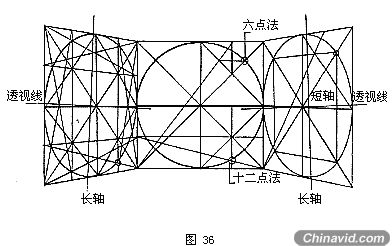

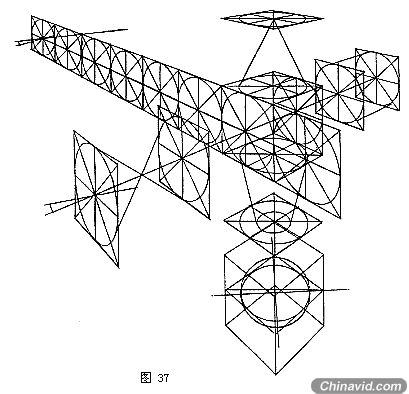

用六点法或十二点法，由正方形引出圆形。圆的透视图，在和画面平行位置时，除去圆的中心在正中，均画成椭圆（图36、37）

十一、三点透视

用于超高层建筑，俯瞰图或仰视图。
第三个消失点，必须和画面保持垂直的主视线，必须使其和视角的二等分线保持一致。

作法一：

   1.
      由圆的中心A距120°画三条线，在圆周交点为V1、V2、V3，并定V1-V2为H．L．。
   2.
      在A的透视线上任取一点为B。
   3.
      由 B到 H． L．作平行线，和 A-V1的交点为C，B-C为正六面体上对角线之一。
   4.
      在B、C的透视线上求D、E、F完成透视图。此为左右上下均由45°角相接的正六面体透视（图38）。
