十五、阴影
为了使建筑透视图更具有立体感，阴影的处理是一种有效的方法。
物体背光部分称为阴，光线被物体挡住不能前进，而在其他面上造成之阴影部分称为影。
随着日光的不同方位移动，透视的阴影图有三种：

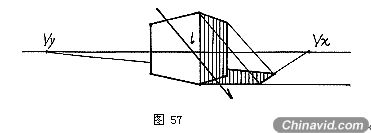

1）光线和画面平行，为侧光（图57）。

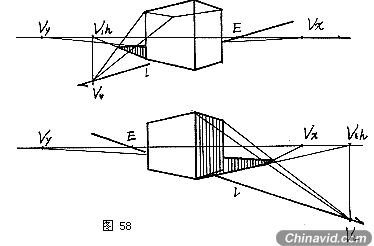

2）阳光照向画面前面，为正光。一种情况，正方体两面都受光的正光；另一种情况，一面受光，一面背光，为正侧光（图58）
3）阳光照向画面后面，为逆光。一种情况，正方体两面都背光；另一种情况，一面受光，一面背光（图59）。
如图：γ角为光线与画面的平面夹角（即太阳的方位角），Ln为光的平面上投影，V’Ln为光线在平面上的灭点，β是光线与视平面的夹角（即太阳的高度角），VL为光线在画面上的光灭点，VLn为光线在画面上的影灭点。A、B两点各向光灭点与影灭点连线，各自连线的交点，其落影a、b，A、C的落影a、 c，b向Vy引消失线，a向Vx引消失线，求得正方体对地面落影的轮廓线（图60）。
