使用Cinema 4D进行坦克履带制作流程

第二十九步

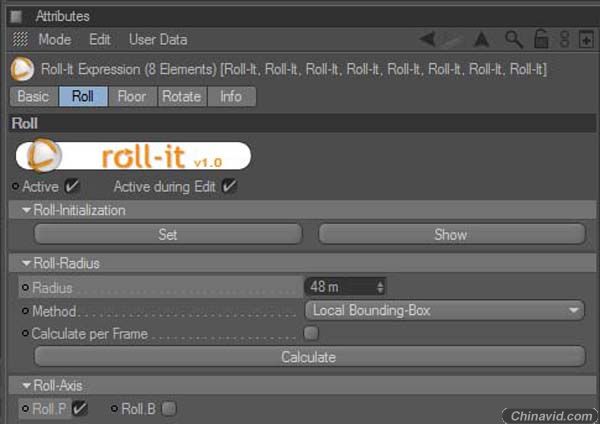

下面是Roll-it的设置栏，给您的轮子手动设置半径。在这种情况下，车轮直径9.6米，所以半径设置为48。函数的计算，不应作为标记是一个空对象，始终导致半径为0 。（图29）

图29

第三十步

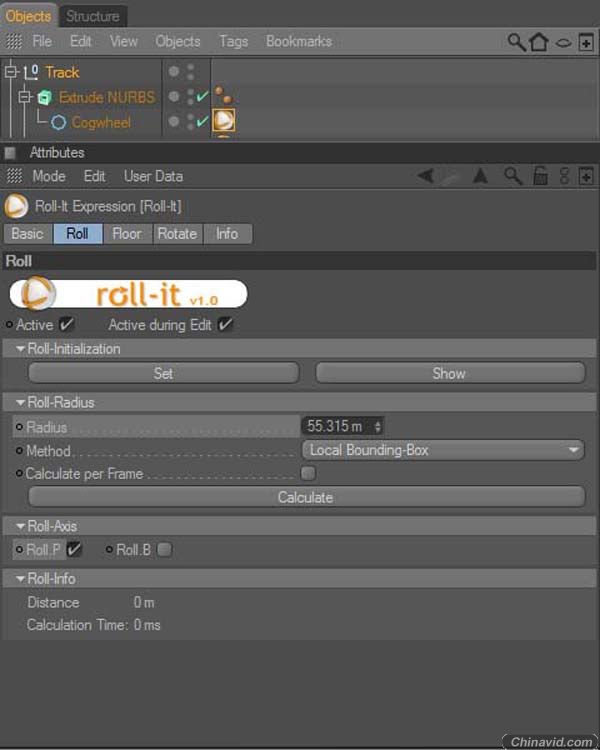

给齿轮样条线添加一个Roll-it（不是挤压出来的）。（图30）

图30

第三十一步

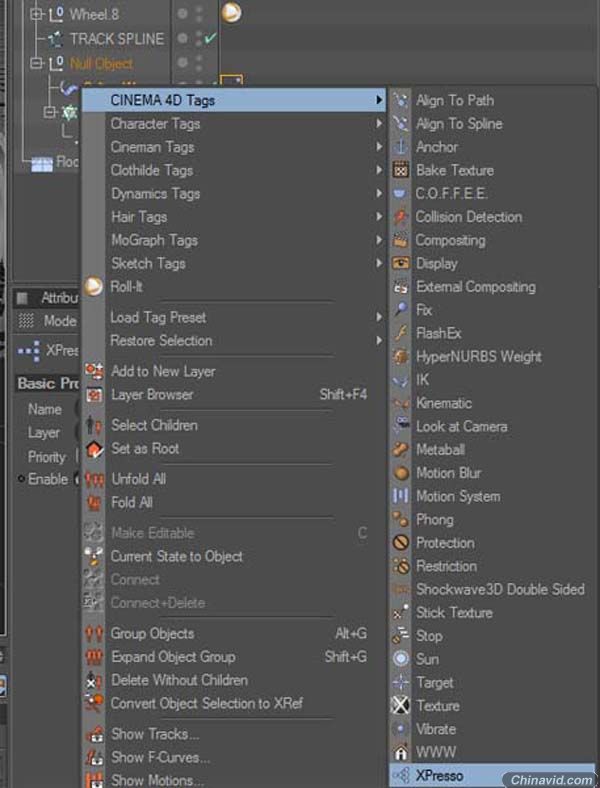

右键单击样条线对象添加一个XPresso。XPresso是C4D基础节点编辑系统。今天我们建立一个简单的脚本。（图31）

图31

第三十二步

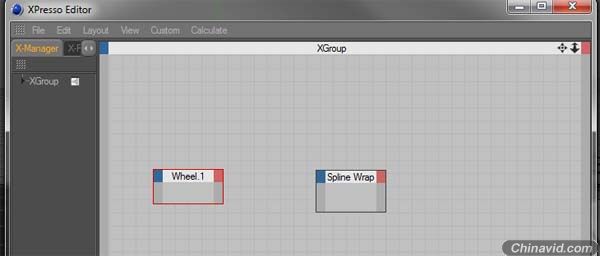

双击Xpresso标签，可以看到车轮组。（图32）

图32

第三十三步

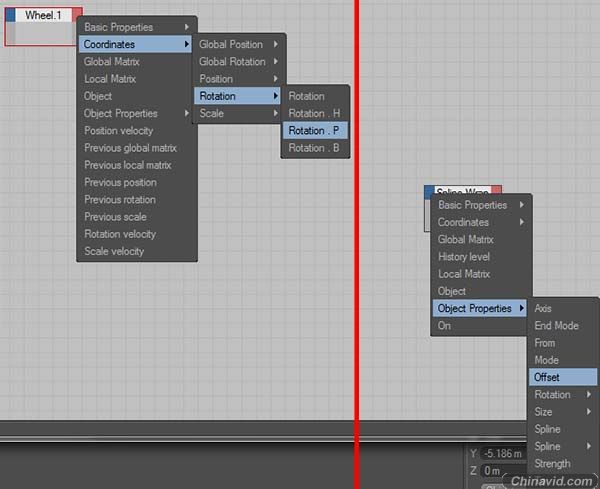

右键单击Wheel的红色小盒（这是你的车轮输出盒）然后添加一个Rotatiion.P端口。现在右键点击蓝色框，并添加一个Offset端口。（图33）

图33

第三十四步

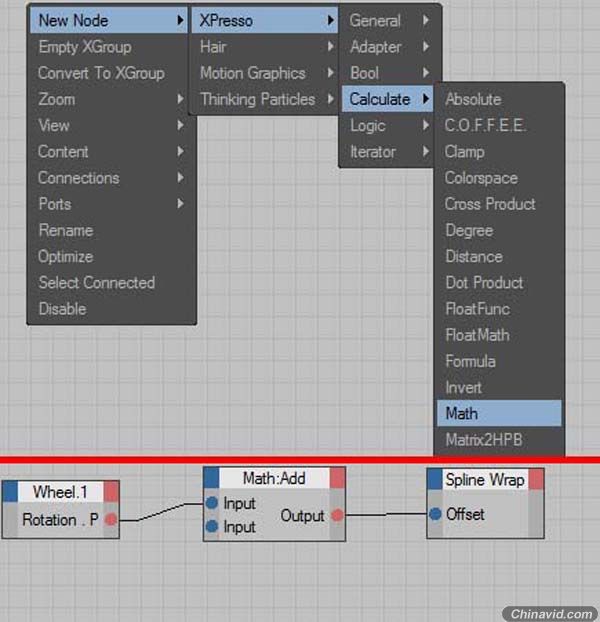

右键单击XPresso网格任何位置然后添加一个Math节点。（图34）

图34

第三十五步

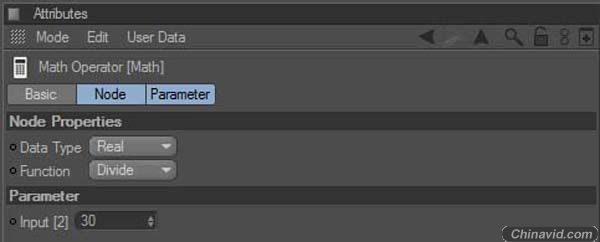

现在的问题是，该轮的旋转输出不直接转化为样条包装偏移设置。它必须适应下来，可以这么说。点击数学节点，并查看属性窗口。设置功能分隔，并设置输入到30。这是一个数字，你将不得不调整，因为它是由样条的长度影响，车轮的直径等。（图35）

图35

最后的调整

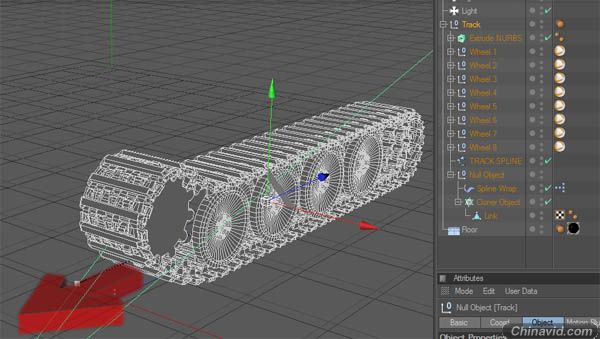

最后一步是调整Math节点的值，以确保轨道坚持地面，不滑向前或向后移动时，父对象。在齿轮的滚价值半径，它的标签还应当调整，以便配合轨道了。在这种情况下，从5500万减少到五十一点五米，以配合轨道速度。所有这些都是需要跟踪动画，连接父对象滚动车轮前进或后退。（图36）

图36
