3.1.7 旋转修改器

Lathe（旋转修改器），与Extrude修改器一样都是针对二维图形进行操作的一种修改器。Lathe是通过旋转的方法利用二维截面造型生成三维实体，我们可以使用这一修改器来构建类似柱子瓶子的三维实体模型。

下面我们将通过对一个柱子的构建来了解Lathe的使用方法：

1）绘制二维截面图形。在工具栏中选择Shapes标签项单击按钮，按图3-28所示绘出柱子的二维截面造型。

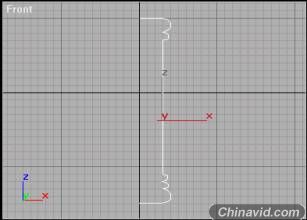

图3-28 柱子截面图形

2）进入Modify（修改）命令面板，选择Lathe修改器，弹出Lathe命令卷展栏如图3-29所示。

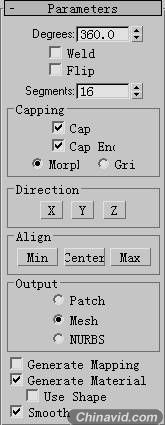

图3-29 旋转卷展栏

参数说明：Degrees度　　Weld Core焊接核心
　　　　　　　Flip Normals法线换向　　Segments段数
　　　　　　　Capping顶盖　　Direction方向　　Align对齐
　　　　　　　Min小　　Center中心　　Max最大

旋转完成柱子造型如图3-30所示。

图3-30 柱子造型

·按图3-31所示设定Lathe参数卷展栏中的参数后柱子造型如图3-32所示。

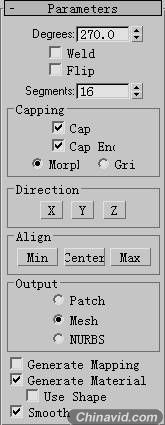

图3-31 旋转参数卷展栏

图3-32 修改参数后的柱子造型

·在参数卷展栏Align选项中选择Center选项，柱子造型变为如图3-33所示的效果。

图3-33 选择对齐中心选项后柱子造型

·在Align选项中选择Max选项，柱子生成效果如图3-34所示。

图3-34 对齐最大选项后柱子柱子造型

3.1.8 为多个物体附加修改器

在前面的练习中我们已介绍了多种修改器的使用方法，并且也练习了给一个物体添加多个修改器的方法。以下我们将完成为多个物体增加修饰器。

当我们需要不同的模型进行相同的变形时，就要同时为它们附加相同修改器。

1）分别创建柱体、立方体、梭锥三种不同造型，如图3-35所示。

图3-35 柱体、立方体、梭锥

2）同时框选三个物体，进入Modify修改命令面板，选择Taper修改器，这时可在视窗中看到三个物体都被装在一个Gizmo物体中，调整Taper卷展栏中参数物体造型变化如图3-36所示。

图3-36 经过Taper修饰的三个物体

3.1.9 修改器堆栈

堆栈是3D Studio MAX的一大特色，它在对物体的修改操作上给用户提供了极大的灵活性。堆栈的主要构成元素就是修改器。我们往往要用多个修改器对物体进行修改，这样修改器的层层叠加，就形成了堆栈。在3D Studio MAX 4.0版本中，新增了一个窗口来显示堆栈，这样对堆栈的操作就可以更方便了。如图3-37所示是一个堆栈的例子。

图3-37 一个堆栈的例子

通过堆栈我们就可以方便地控制和调整每个修改器，我们可以返回到任何一层修改物体，也可以开启和关闭任何一层修改器的作用。
