3DS MAX教程六：Tools菜单了解和应用

Transform Type-In(用键盘输入变换值）

这个命令用来对物体的位置拖动进行精确的定位，点击它，就会出现图1。在使用这个功能要注意几点，一是要先点击你要进行精确定位的物体，二是要按下选择并拖动图标。X、Y、Z右边的方框就是输入精确位置数值的地方。如图1

图1

Display Floater(显示图层）

这个命令有点和以后谈到命令面板上的Display(显示）命令面板相似，它的要求是工作视图内要有物体的存在才起作用。操作以下：

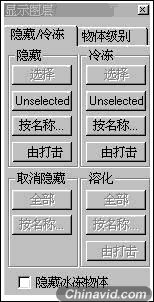

(1)选某个物体，打开（显示图层）命令，出现如图2的命令面板，按（隐藏/冷冻），我们常用的这是（隐藏/冷冻）面板上的左边命令。看下它下面的（隐藏）区域，共有四个按钮。

1、（选择）按钮：隐藏你所选的物体。

2、(Unselected)按钮：隐藏所有没有选择的物体，就是反向选择了。

3、（按名称）按钮：单击这个就会出现一个工作视窗内有多少的物体的对话框，我们可以在里面按名称选择所要隐藏的物体。

4、（由打击）按钮：通过在视图中单击物体来隐藏它。

右边的是（冷冻）区域，也有四个按钮，什么叫（冷冻）。意思就是说冻到这个物体不能操作，在没有解冻之前就当它已给死了，但经作用的物体在视图中是显示黑色的。它的四个按钮和左边的四个作用是一样，大家试下就会明白。

（取消隐藏）区域下共有二个按钮，它是作用是在当前场景内所被隐藏的物体才有效果。

1、（全部）按钮：按此钮将取消工作视窗内所有被隐藏的物体。
2、（按名称）按钮：按名称来取消物体的隐藏。同样出现一个对话框让你选择。

（溶化）区域下有三个按钮。不用说大家也可以了解了吧，不了解的慢慢试下，不用钱，不要怕，以你们这样聪明可爱天真无邪一定要会明白的。

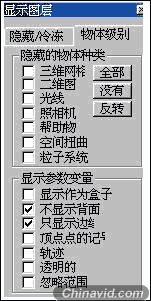

图2的解说就完了，我们再看下图3，图3是关于（物体级别）的意思了。它作用于对物体用什么样的级加方式来隐藏物体。

（隐藏的物体种类）区域下共有七个复选小方框，还有三个按钮。意思是选那几项对物体类加进行隐藏。你选那项就是要隐藏那项的物体。这个命令很少用，初学者基本就是用不就，对于一些大场景的制作才用。

图2　　　　　　　　图3

Selection Floater(选择飘浮者）

看到这个命令可能大家难以了解，其实很简单，点击它，会出现一个对话框。对话框内会出现直接作用的物体名称，但是它要关闭对话框才能观看到修改效果。

Mirror(镜像）

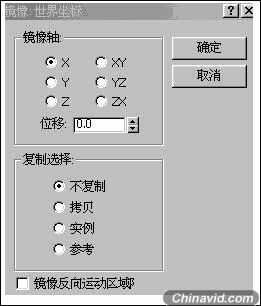

这个命令用来对选择的物体产生镜像，出现的对话框和在工具栏中的一样，相同的功能，如图4。（镜像轴区域）：意思是镜像出来的物体在视窗内的位置，X轴：意思是镜像将会以X轴作轴心复制来物体，Y轴：按Y轴作轴心来复制物体，它六个都是一个的意思，大家试下，不过前题是选择一个要镜像的物体来激活它。

在（复制选择中）也有四个复选小圆框，在第六篇我已给说过了拷贝、实例、参考这三个复选框的意思。这里多出了一个（不复制），就是将选择的物体进行位置调动，而不进行复制。

这里要看的是（镜像反向运动区域），当选中它是对物体的反向运动也进行镜像复制。

图4

图5

Array(陈列）

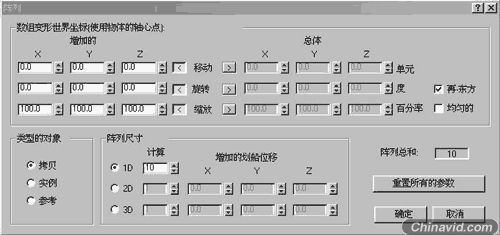

在工具栏上也有它的快捷图标，我们以前说过，忘了吗？不要紧，就是了。它是用来对物体生成陈列复制，也就是按某种复制方式，生成很多的复制物体，和原来的物体以一定的方式排列，不明白？比喻我们要很多柱子，，我们只要画出一根柱子，就通过这个命令，那样就不用画很多的柱子了，通过它按一定的路径来复制出来。点击它就会出现如图5的对话框。

我们看下它的各种意思；首先是

（数组变形世界坐标{使用物体的轴心点）区域，它的意思是决定X、Y、Z轴的变量值。它下面是（增加的）

（增加的）区域：确定陈列在三个轴向上的偏移量。右边是（总体）区域：确定陈列物体在三个轴向上的偏移总量。在（增加的）区域还有三个参数分别是：

1：移动：决定陈列物体在X、Y、Z轴方向复制物体向这三个轴的移动距离。
　　2：旋转：决定陈列物体沿着这三个轴移动旋转的角度。
　　3：缩放：决定陈列物体的缩放比例。

（总体）区域有二个复选框

1：（再-东方）：在以世界坐标第系为轴心旋转原物体时，同时旋转陈列复制物体，使其围着自身的坐标轴旋转。

2：（均匀的）：选个小圆框，则保证只发生体变换而不改变其形状。

在（参考的对象）区域中有三个小圆框，它的选择是指决定生成的陈列物体和原物体的关系，有拷贝、参考、实例三种。

（陈列尺寸）区域：决定物体陈列的尺寸。

1D：右边小方框决定产生复制物体的数量。
　　2D：设置第二次陈列产生的数量，右边的三个轴是设置偏移量。
　　3D：设置第三次陈列产生的数量，右边的三个轴是设置偏移量。
　（陈列总数）栏位框：决定生成的陈列物体个数。
　（重置所有的参数）：点击它就会回恢系统原始设置。

例子：跟着我一起做。在顶视图画一个圆柱体，先画出圆直径为10，再将鼠标向上拖，点出高度为20，再拖到最左边。点击陈列命令，出现对话框图，在最（数组变形世界坐标）下的第一个X小方框内填上陈列物体相距的距离为50，再点击右下角的确定，这样，视窗内就出现了十个圆柱体，大家要多自已玩下这个对话框，以增加对它的认识。因为它对我们需要一定位置的很多的物体拷贝有很大的帮助。

由于这篇太多内容，一下子你们会消化不了，这篇就说分二集，记住，要多做练习，要学会思索，那样你才能有进步，不要有样学样，学会自已变通，才能成为高手中的高手，祝你们成功。
