Max&MR|熔岩材质及动画详解

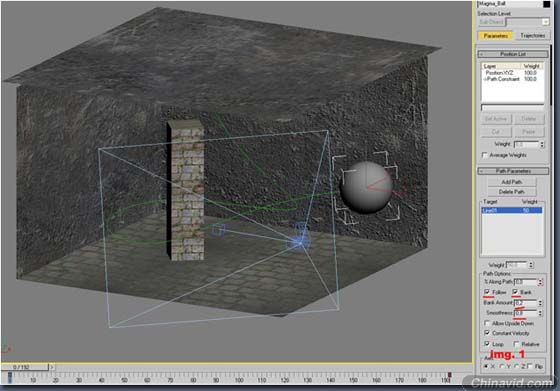

本篇将介绍发光熔岩的材质制作方法。起始的场景是一间小房子、一个摄像机、一条路径和一个球体。球体带有 Path Constraint 控制器。

熔岩球由两种不同的材质和一张 mix-map 混合贴图组成，因此我们要先准备一个‘blend’混合材质，命名为“Magma_Ball”，进入混合材质的第一个材质通道，在 diffuse 和 bump 贴图通道添加一张石头纹理；将这个材质命名为“Stone”。（因为纹理非常暗，所以石头材质的参数设置可以省略）

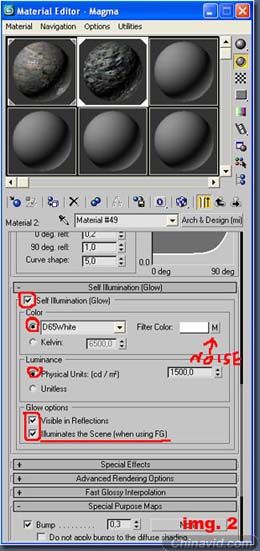

进入混合材质的另一个材质通道，将其更改为“Arch&Design”材质，命名为“magma”，下滚至“Self Illumination（Glow）”，如下图设置参数。

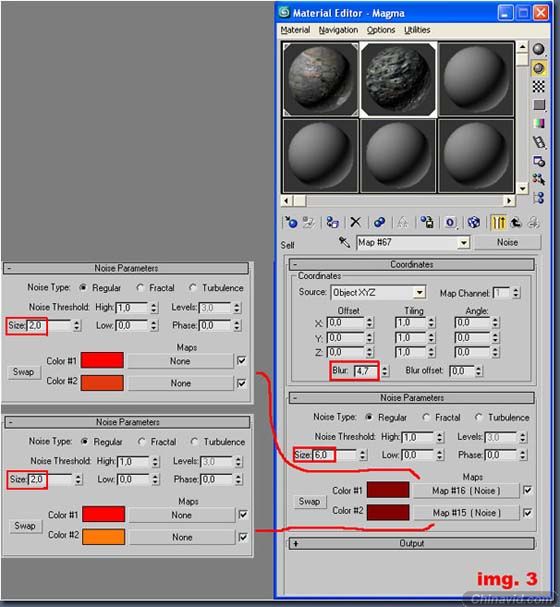

在“Filter Color”通道中添加“noise map”，参数如下图所示。

现在，热腾腾的岩浆材质已经初具规模了。现在返回混合材质，点击“Mask”遮罩通道，添加一个位图，比如裂缝，完成后效果如下。

打开渲染对话框（激活 MentalRay），切换到“Renderer”渲染器面板，下滚到“Camera Effects”镜头特效栏，在 Camera Shaders 下点击 Output 右侧的按钮，添加一个“Glare”炫耀 shader。现在，渲染这个球体看看效果。

Yeah！熔岩发光了！接下来我们要让熔岩“动”起来。

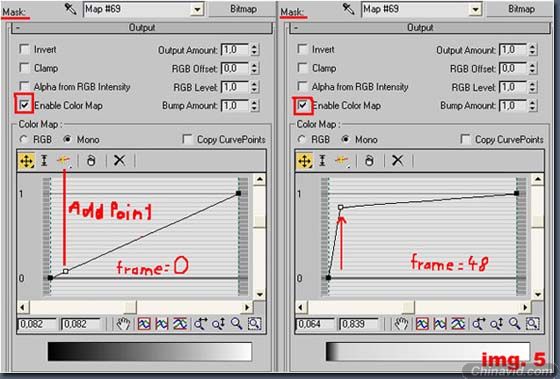

打开混合材质的“Mask”遮罩通道，本例中为裂缝贴图，下滚至“Output”项，勾选“Enable Color Map”为曲线添加一个新的控制点（离左侧的点非常近），并在一定时间段内动画至坐标上方（本例为第48帧）。

随着黑白值的变化，熔岩材质会越来越强烈。然后将裂缝动画贴图复制到 magma 材质的“Special Purpose Maps>>Displacement”置换贴图通道，复制模式选择“Instance”实例。现在动画 Displacement 值（0=0.15，48=0.5），来实现岩浆涌动的效果。

最后，要让熔岩球发光照亮场景，我们还需要再做几步设置。

首先在渲染对话框中的 Indirect Illumination 面板里打开“Final Gather”，将 preset 预置为“Draft”草稿。虽然球体能照亮场景了，但我们还是需要再添加一个光源来生成阴影。

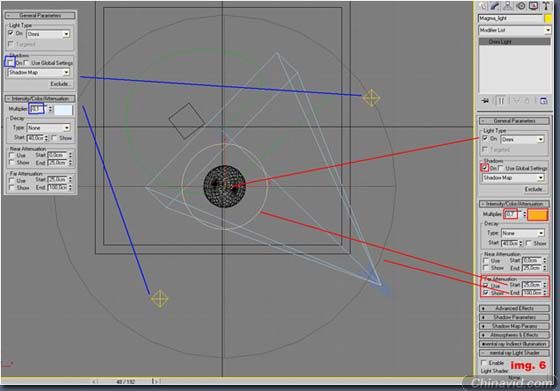

创建一个“Omni”泛光灯，连接到球体上，设置“Far Attenuation”远端衰减，使其不要照亮整间屋子。

创建另外两盏泛光灯来辅助照明场景。

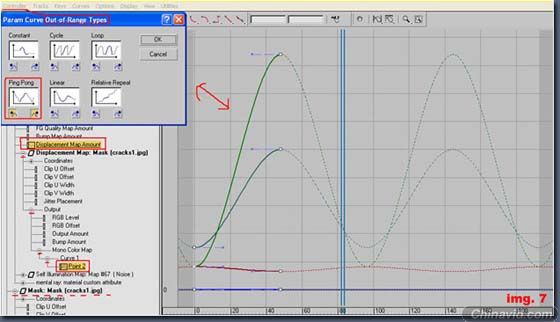

现在真的是最后一步了，选择球体，打开“Mini Curve Editor”，找到“Magma_Ball”打开 Material 2 (Magma)。下滚至"Displacement Map Amount"，选中它（你会在右边看到一条曲线），选中曲线上的所有点，点击"Controller>>Out-of-Range Types>>Ping Pong"。对裂缝纹理作相同操作。

在 curve-editor 左侧打开 "Displacement Map" 下面的 "Displacement Map Amount" ，再打开 "Output" -> "Mono Color Map" -> "Curve 1" 选择 "Point 2"。选中右侧曲线上的点 -> Controller -> "Out-of-Range Types" -> "Ping Pong"。

下载样片效果和完成场景

作者：Phiipp Pilatzki
