3dsMax|卡通材质渲染详解

这篇教程主要讲解了使用 3ds Max 创作2维卡通材质的3种方法 - 使用场景照明、使用轮廓线，以及上述两者的结合，任意版本均适用。

第一种方法是由灯光产生的。重起 3ds Max。创建一个平面，然后在上面摆一个茶壶，打开材质编辑器，设置 self-illumination 为100，然后进入 diffuse 通道，添加一个 falloff 贴图。在 falloff type 中选择 Shadow/light。你可以随意调整自己喜欢的颜色，记住暗色调是阴影色。下滚至 Mix Curve。点击 Add point 按钮，添加控制点并调整如下图所示。

不用太精确，但如果只有2个控制点，曲线图表将只有黑色和白色，而没有中间色。控制点越多，阴影的层次越丰富。确保图表中均为直线段，如果是曲线的话颜色就会变成渐变色。

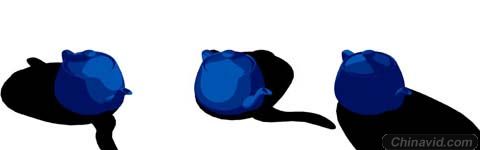

这种卡通材质的渲染效果

接下来的卡通材质可以为模型添加一圈轮廓线。同理重新选择一个材质，Falloff Type 为 Perpendicular and Parallel（正交与平行）。切换两个通道的黑色和白色 - 下黑上白 - 让材质球的边缘显示为黑色。

Mix Curve 的样式和例一中一致即可。

无论从什么角度，茶壶都有一圈轮廓线。

最后是我个人最喜欢的一种方法，很像上面两种方法的结合，但轮廓线会更精确一些。效果有点类似于游戏 Viewtifl Joe（红侠乔伊）的画面 - 黑色的阴影，白色的高光 - 我不清楚他们是怎么做的，但你在3dsMax里可以实现同样的效果。

红侠乔伊

好，首先选择最开始做的 falloff type = Shadow/light 的材质，去掉中间色 - 删除 Mix Curve 的2个控制点 - 让它只有黑白两色，比例相等。

接下来在视图区选中你的茶壶，按住 shift 单击茶壶复制一个（clone）。不要移动。进入修改器面板，添加一个 push 修改器，将值设为 1.5（值越高轮廓线越粗）。然后再添加一个 normal 修改器，勾选 Flip Normals 反转法线。返回材质修改器，选择一个新材质，self-illumination=100，将 diffuse 改为纯黑。将这个材质赋予第二只茶壶。透视图区会立刻显示出轮廓线效果，渲染时确认关闭材质的 Force 2-sided 选项。

这是我用最后一种方法渲染的加农炮。
