MentalRay照明渲染技术

维爱迪-动画创作家园 出处:CGTimes 原创编译 作者:Jelmer 日期:2008-1-15 0:03:26 3D MAX 动画制作教程 | 推荐下载:原动画基础教程 | 动画片《大闹天宫》文学剧本 | Photoshop入门与进阶实例

如何打光?怎样才能渲出漂亮的模型?请往下看!

我往往更愿意在照明和渲染上多花点时间,而不是和建模死磕。尤其是照明,它对渲染的影响最大,能够显著提高作品的真实度。但是,很多艺术家都忽视了这一点,因此我写下这片文章,希望能对你的照明和渲染技巧有所帮助。

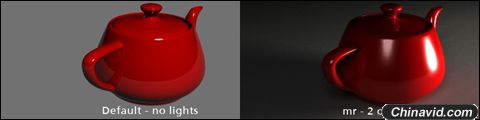

还有一点需要注意的就是材质(Shading)和照明(Lighting)之间的关系,尤其是反射和凹凸材质受照明影响最大。如果想要得到真实的效果,就应该把材质和照明放在一起考虑。首先让我们来了解一些基本的原理和技巧,看看下面这两张渲染图,所用的场景几乎是一样的,很难相信吧?

保持简单

首先要做的就是别让事情复杂化。会用的话通常2-3盏灯就足够了,除非你遇到要做一排路灯这种特殊情况。另外,FinalGather 默认的设置就很好,一般不用对其设置做太大变动;使用日光系统照明室内的时候,还要记得在 logarithmic exposure control 中打开 exterior daylight。

Final gather & Global illumination

Final gather & Global illumination 是生成真实阴影效果的重要技术。没有它们,阴影会变得暗淡呆板,这肯定不是我们想要的效果。因此在本文中,所有渲染都会用到 FG,下面我来介绍一下它的工作原理。

Mental Ray 首先通过光源发射出光线(photon光子),遇到物体后按照真实的物理法则进行反复弹射,没有照射到或弹射次数少的地方就会比较暗,生成阴影的效果。在 3ds Max 9里,FG的设置非常简单:按F10打开 Final Gather 面板,将预设质量设为 draft,bouncees 弹射次数设为1或2即可,渲染就能变得真实多了。

当然,这只是最“傻瓜”式的,我建议你们多研究一下 Max 自带的范例文件来了解更多高端的 GI 设置技巧。

添加颜色

有些人总记不住光线的颜色并不是纯白的。虽然不像人造光的颜色那样容易区分,但日光每天都时刻发生着变化,日出和日落的时候可能明显一点,能看出来是亮红、粉色或者紫色。

除了阳光,天空和大气还会对光线进行散射,而散射出的光线会根据天气的变化改变颜色:如果晴天就是蓝色的,如果阴天就会变灰。

3ds Max 的 Mental Ray 里有个全自动为光线“上色”的系统,叫做“Daylight”日光系统。将它设为“custom”自定义,调低太阳的高度,颜色就会随之变暖,通常为橙色,同时创建一个相应的天空反射环境,并保存场景。这个功能唯一的缺点就是可控性太低了,有时想换个颜色都不行。

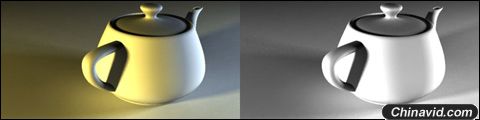

简单的做法就是2点照明,把灯放在物体的两个不同方向上,并使用不同的颜色:比如一个橙色(日光)和一个蓝色(天空散射)。当然,你也无需拘泥于常规,CG拥有非常丰富的表现手法,多试试其它不常用的颜色,你也许会看到惊喜。回到下面这张图,多么巨大的差异,左边的渲染效果因为灯光颜色的变化显得真实多了!

提示:在你的作品中,不同的颜色能表达出不同的氛围和情感,别忘了 Photoshop 这个强大的后期处理高手,通过 image > adjustments > variations 和 image > adjustments > hue/saturation 就能轻松快速的改变画面颜色,还可以通过噪点、蒙尘和划痕等滤镜效果,实现照片的感觉。

软化阴影

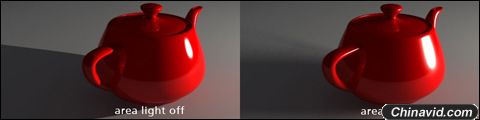

MR(Mental Ray)的 Area Light 面光灯默认开启 Raytraced Shadow 光线追踪阴影选项,但效果很假阴影的边缘非常生硬。我的解决办法很简单:增大面光灯的尺寸——发光面增大,阴影的发散效果自然也随之变大。在这样做的同时,还需要增加 samples 采样值,15-15能生成质量非常高的柔和阴影,但会耗费大量的渲染时间。如果阴影面积不大的话,可以适当降低一点采样值。

另外,灯光与物体的距离也会对阴影的效果造成影响。将灯光从远处推近物体,就会产生下图所示的变化——阴影同样变柔和了。

别忘了衰减!

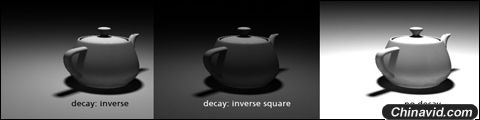

灯光会随着传播的距离变弱,最终失去所有能量,尤其是人造光,衰减的非常快。在夜景中,你可以用衰减来加强特定区域的亮度,强调它的重要性,增加画面的对比。你可以为每盏灯应用不同的衰减强度,试着调整参数看看会产生哪些变化。下面是3种不同衰减设置的对比图。

提示:衰减可以和体积光、辉光效果结合使用,比如让主角站在街灯的光柱下,会让画面看起来更生动。



完美会丧失真实感

这一点适用于很多CG领域,尤其是3D。现实生活中不存在完全笔直、干净或者对称的事物,如果你做出这么个模型,那看起来就不真实,因为真实里没有这样的。添加一些细小的噪点,让平滑的表面在光照下产生微妙的阴影变化;在应用这种效果之前,网格先要具有足够的密度(添加 turbosmoot 修改器)。下面的图例中,我没有改变灯光,但灯光却对结果产生很大影响。因为场景中灯光角度很低,所以噪点产生的阴影效果非常明显。

拐角的斜切和高光效果

这也是破除“完美”的一种方法。一个标准的正方体由于没有弧度,很难产生高光反射。但对拐角 chamfer 斜切之后,面和面之间就有了过渡,既产生了一个高光区,又避免了死板的阴影,从而呈现出真实自然的拐角效果。

但当模型过于复杂时,斜切起来就很不方便。3ds Max 9 解决了这个问题!它内置了 Mental ray A&D(Architectural & D

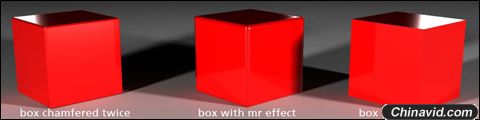

esign 建筑与设计)材质,选择 special effects > rounded corners 就瞬间解决问题,太爽了。“我没有 Mental ray A&D 材质怎么办?”没关系,Jeff Patton 发了一个了补救方法,你可以把它应用到其它 Mental Ray shader 上。下图是不同方法的效果对比。

布光

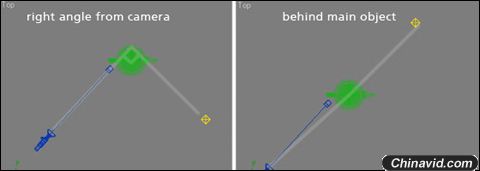

灯光的位置对渲染效果来说至关重要,尤其是距离和方向。在开始渲染前,我会先在透视图找到一个合适的构图角度,按 ctrl+c 在当前位置创建一个摄像机;然后进入顶视图添加灯光,在顶视图可以方便的观察灯光与摄像机的夹角,这是影响照明效果的关键。

千万不要把主光源放在摄像机后面,不然你就看不到影子了,渲染出来也会非常灰暗,缺乏对比。镜头周围只适合放置补光,用来照亮主光产生的黑影。

通常我会把主光放在镜头右侧大约90度夹角的地方,当然这也不是绝对科学,还要根据你模型的具体情况而定,在确定位置前应该多调整。有了明显的阴影,画面的对比度就出来了,模型也变得立体起来。

如果想要更高的对比度,或者让你的模型变成黑色的剪影,可以试着把主光放在模型后面,与镜头相对。现实中逆光拍摄日落就是这种效果。

你还可以把主光放在模型正上方,类似于街灯的场景,在模型下方的地面上投射出清晰的影子。无论哪种方法,一定要多观察多尝试,把你自己的创造力充分发挥出来。

焦距和景深

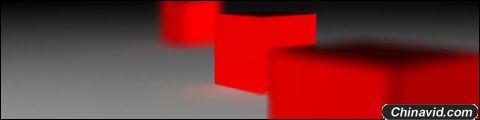

景深(DoF)是一个非常有用的渲染功能,虽然不像灯光对真实度有那么大影响,但有助于引导观众的视线,突出画面的亮点。如果你场景中的物体安排的错落有致,就会得到非常漂亮的效果,当然,渲染时间肯定是要增长的。还有一种方法就是渲染出 Zdepth 通道,导入到 Photoshop 中进行调整,而且更快更灵活。下图就是 DoF 景深的效果展示。
