三维[金刚龙]制作流程全揭秘

本文中我将向大家介绍[金刚龙]的建模及渲染方法，软件使用 3dsMax9 和 nextLimits MAXWELL 渲染器。

1.建模

模型采用box细分的方式制作，分别制作[金刚龙]的各个零件，最后组合到一起，这样可以对各部位独立控制，便于操作。机械建模一定要仔细的处理模型细节，不然细分圆滑之后效果会非常‘恶’，保证你自己看了都受不了。这其中的关键就是 chamfer 斜切。斜切可以让模型的边角既圆滑又有硬度。

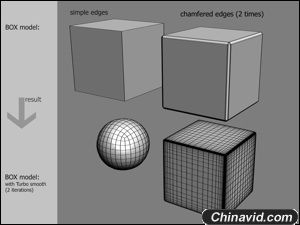

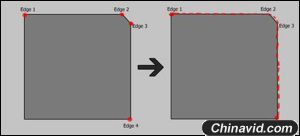

下图简单的表示了一下 Turbosmooth 的圆滑方式。可以看出，当一个方块的边直接被圆滑细分之后，就根本看不到拐角了。但如果把边斜切一下，效果就会如你所愿。下面我来简单介绍一下它的工作原理。

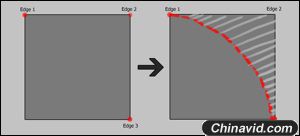

右上的圆角是由3个点决定的（用红色标注的1-3号点），从箭头方向的变化来看，Turbosmooth 在圆滑2号点时，会用到它相邻的2条边来计算弧度，生成的圆弧与1-2号边及2-3号边相切，想要让圆弧小一点，我们就需要对角进行斜切。

斜切后，这个拐角由2个点组成，右图圆滑后的效果就好多了。因为拐角上多了3号点，Turbosmooth 会单独计算2号点和3号点的弧度，并分别与1-2、2-3、3-4这3条边相切。

了解了基本原理后，我们来继续制作金刚龙的身体零件。

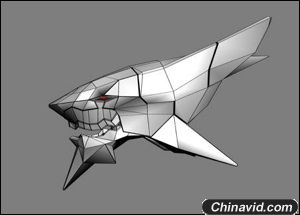

下图是脖子，为了让它看上去更[金刚]一点，我把脖子上的一些点拉长，做出尖锐的角状骨节。

每个角骨都用了斜切，所以它们在圆滑的同时还能保持坚挺和锐利。完成一个角骨模型后，可以通过多次复制来做出一串。前臂的尖刺和爪尖也用了同样的方法完成。另外，我们还可以把龙的手稍作修改，当作脚来用，这样可以节省点工作量。尾巴则使用脖子的零件变形组合而成。最后，通过镜像工具复制出另一半。

身子完成后就可以开始制作翅膀了。翅膀采用传统的巨龙形象，建模方法同上。

为了继续保持[金刚]风格，我先把翅膀做出一个平面来，然后将各个带有尖刺的骨节摆放好。然后沿骨节方向架设骨骼和IK，然后为翅膀添加一个蒙皮修改器，绘制权重，让各关节的骨骼正确影响翅膀的变形效果。

2.材质

因为这条龙没有纹理，所以省却了UV贴图的麻烦，只用作好质感就行了。身体的躯干介于塑料和钢之间，关节处为纯钢，使用了 Maxwell 材质，它和 Max 默认材质有点不同。

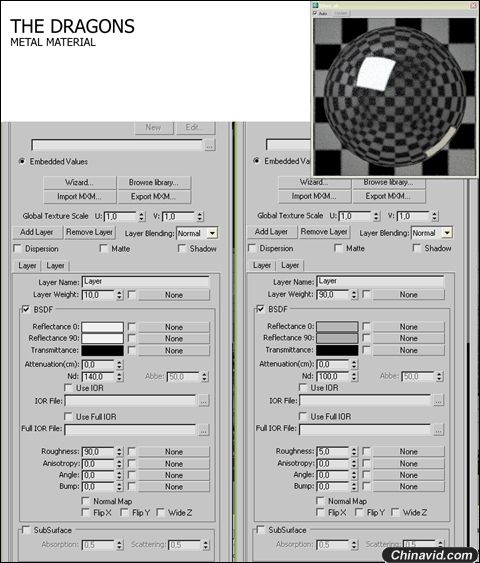

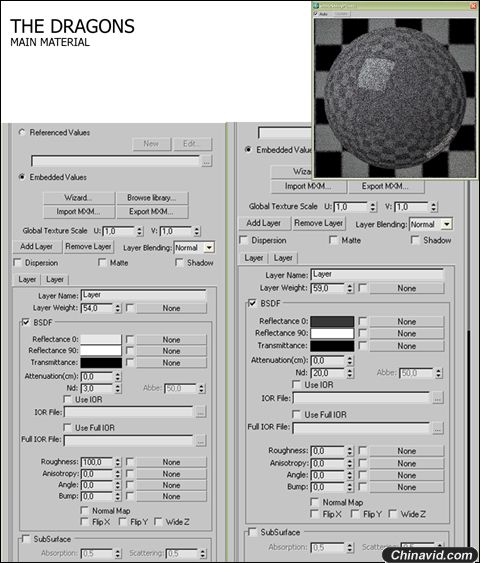

上图为躯干材质面板，没有使用任何纹理贴图，也无需 bump 通道，可以说是一个纯程序材质。下图是关节材质设置，roughness 设为5.0，让反射有一点模糊效果。

3.场景

做着一半的时候，我突然想到可以做一个小[金刚]龙孵出来找妈妈的场景，这样会更生动一点。于是我就把“母”龙复制了一下，然后缩小再缩小，完工~

本来我做了一个比较真实的蛋壳，但和金刚龙的风格不太相符，因此又把它调成了塑料质感，就像玩具鸡蛋一样。然后为母龙和小龙各摆了个造型。

环境方面也要与龙的金属感相符，但不用太复杂，画面的重点还是在两条龙上。因此我就简单的做了一个半开的盒子，并用 Greeble 修改器调整了一下，盒子的颜色和反射与龙的材质稍有不同，以便将它们区分开。

4.灯光

Maxwell 可以使用 Max的内置灯。我采用传统的3点布光方式，用带有发光材质的平面物体作主光，放在镜头右侧。Maxwell 有一个非常方便的功能：Multilight。这个功能可以在渲染后改变灯光的强度，因此现在不用太在意灯光的具体参数，反正一会儿还可以随便改。剩下的重点就是灯光方位，如果没把握的话，可以多方几盏，渲染后可以把多余的关掉。

5.渲染

到这一步，整个场景可以说全部完成了，所有的材质添加完毕，灯光也已经就位，现在可以开始渲染整个场景。渲染前必须做好确认，因为 Maxwell 的渲染很花时间，别让一个小错误让你白费几天的时间重渲一遍（除非你有RenderFarm）。

渲染窗口中千万别忘了打开 Multilight，然后调整好采样等级和渲染时间（你必须告诉它需要渲染多久）。随着越来越多的光子加入到场景，画面会从灰暗模糊变得清晰明亮。这一步由采样等级决定，等级越高，渲染效果越好，但每提高一个等级，渲染时间也会成倍增加。

我的硬件配置是 Intel 双核2.4G，2G内存，这幅图渲染了大概50-60个小时，采样等级为17，颗粒感还是稍重，不如我预想的清晰。因此我又在图像处理软件 Neat image 里对渲染结果进行了降噪处理，然后新建了一层，不透明度设为10%，添加一条从暗绿到蓝色再到橙色的渐变，最后再绘制一道从右侧照射进来的明亮光线。
