3DS MAX教程：灯光的分类(图)

在衰减参数卷展栏中分Near Attenuation；Far Attenuation两个选项并在每个项目中都设有Start开始、End结束，来控制衰减的范围。当我们勾选Use选项时就可以将衰减打开，勾选Show选项后衰减的范围就被显示在视窗中，如图5-20所示，其中球形的蔽片就是衰减的范围。

图5-20 衰减范围显示

设定Near Attenuation选项中Start=60、End=96，Far Attenuation选项中Start=130，End=230，并击活use选项。经过衰减处理后的灯光效果如图5-21所示。

图5-21 经过衰减处理的灯光

打开衰减后灯光的照射在物体上的强度减弱，并且在衰减范围以外的物体不会被照亮。

·要使场景看起来具有真实感，物体的投影就必不可少。

在3D Studio MAX 4.0中设有Shadow Map阴影贴图与Ray Traced Shadows光影跟踪两种阴景计算形式。

在Shadow Paramsters阴影参数栏Object Shadows选项中击活ON就可以使物体在场景中投射阴影。在ON下拉菜单中选择阴影的形式，图5-22所示为Shadow Map效果。

图5-22 阴影贴图效果

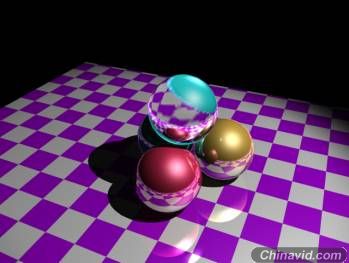

图5-23所示为Ray Traced Shadows效果。

图5-23 光线跟踪效果

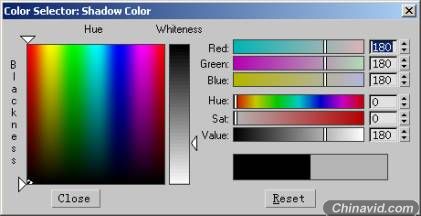

在Color选项中，可以对阴影的颜色进行设置，单击Color后调色板在弹出的Color Selection：Shadow Color对话框中进行色彩调整，如图5-24所示，可选择任意颜色来做为投影颜色，以获得特殊的视觉效果。

图5-24 投影色彩选择对话框

·在Ray Traced Shadow Parameters卷展栏中可控制光线跟踪的阴影。其中Bias参数值为1.0时，阴影有偏移，大于1.0时阴影远离投影对象，小于1.0时，阴影靠近投景对象，如图5-25；5-26所示。

图5-25 Bias值>1.0

图5-26 Bias值<1.0

5.1.2 泛光灯

Omni（泛光灯）是一个点光源，可以照亮周围物体，没有特定的照射方向，只要不是被灯光排除的物体都会被照亮。在三维场景中泛光灯多作为补光使用，用来增加场景中的整体亮度。

我们首先选择一个简单的室内场景，如图5-27所示然后在这场景中建立两盏Omni泛光灯。

图5-27 建立两盏Omni灯

1）在Create命令面板Light选项中，点取Omni按钮建立泛光灯。

2）在Top视图中央位置单击左键，产生了泛光灯。这时场景中自带的系统灯光自动关闭。

3）在Main Toolbar工具栏中点取移动按钮，在Front视窗中将Omni01移动到房间中央，我们将这盏泛光灯作为增补光源，只把房间照亮。

4）选择Omni01进入Modify（修改）命令面板，如图5-28所示。

图5-28 Omni灯参数面板

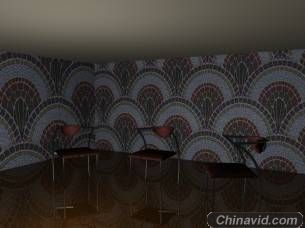

Omni参数卷展栏与Spot卷展栏中参数选项类似，在一般参数卷展栏中设置灯光强度V=80。因为这盏Omni灯不是主光源，所以不必打开投射阴影。现在对Perspective视图进行渲梁，如图5-29所示，注意到房间光线比较暗。

图5-29 建立一个Omni后房间效果

5）在Top视图中，在房间任意位置建立另一个泛光灯Omni02。在一般参数卷展栏中设定灯光强度V=180。因为我们要将这盏灯作为主要光源所以Shadow Parameters阴影参数栏中将投射阴影打开，使被照射的物体投射阴影。

注意：在3D Studio MAX中，灯光可选择是否投射阴影，光选择不投射阴影时光源可穿过任意对象。
