通过这个实例，玉米哥将向大家展示一幅美丽如画的自然风光场景。本节的重点是自然材质的制作和各种大气效果的应用，通过对灯光、材质等的细致调节来实现逼真的自然场景。
10.2.1 山坡的制作
山坡是这个场景中的主要景物，而且又是近景，所以山坡的制作要精细一些。我们将用一张绘制表示地形的灰度图作为山坡建模的依据，图10-50所示的是一张做好的灰度图。
1） 首先在Top视图创建一个Box，参数如图10-51所示。

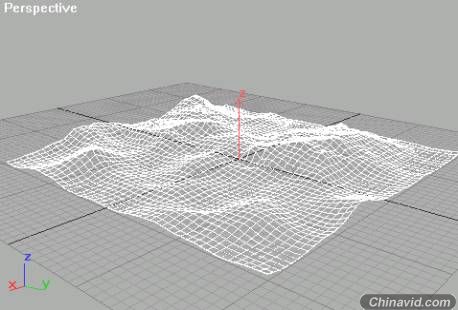

2）在修改器列表中选择Displace修改器，并将Displacement栏的Strength参数设为100m，然后在Image栏的Bitmap：下点击None按钮，出现Select Displacement Image对话框，选择上面所示的地形灰度图。这时候，你将看到Box物体有了山坡的形状，如图10-52所示。
3）山坡露出水面的大部分面积都是草来的，但在靠近水面的地方是裸露出黄土的，要表现这种材质效果，我们用到了Blend类型的材质。
下面就来讲这种材质的应用。先在
材质编辑器面板上点击Standard按钮，在出现的材质类型浏览器中选择Blend类型材质，点击OK。
这时材质编辑器面板变成如图10-53所示的样子，点击Material 1或Material 2后的按钮就可进入它们的编辑界面。
先来编辑黄土的材质。我们可以看到这一部分的面积不多，所以这个材质可以做得简单一点。先在Maps的Diffuse通道选一张沙土地面的贴图。
然后按图10-54所示调节贴图参数。
再点击Bump通道后面的None按钮，选择Noise类型，并按图10-55所示设置参数。
单击

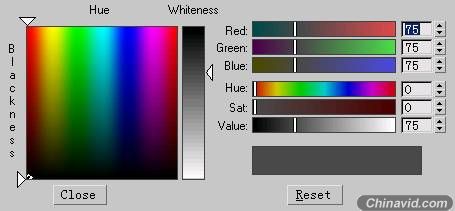

回到上一级界面，把Bump通道的Amount值设为80。再将Ambient和Diffuse的颜色设为图10-56所示数值。
这样黄土地面的材质就编好了，点击按钮回到Blend主界面，再点击Material 2后面的按钮，进入2号材质编辑面板。2号材质是草地，先要找一张草地图案的贴图，作为Diffuse漫反射通道的贴图，然后再按图10-57所示设置贴图参数。
再在Bump通道选择Noise选项，保持其默认参数不变。
回到上一级界面，并将Ambient和Diffuse颜色按图10-58所示设置。
最后将基本参数按图10-59所示设置。
接下来是关键的一步，就是把上面所制作的两种材质有机、自然地结合起来，这里还是要用到前面所提到的那张灰度图。我们要用灰度图来作为蒙板，控制两种材质的区域。
点击按钮回到面板的最顶层，再点击Mask后面的None按钮，在出现的浏览器中选择Bitmap，点击OK退出，选择那张表示地形的灰度图。保持默认参数不变，再回到最顶层界面，在Mask后面的复选框中打上对勾，然后按图10-60所示设置参数。
这样就完成了山坡的材质编辑，将其赋予山坡物体，可以看到山坡上突起部分是草地，而较低部分是黄沙土，如图10-61所示。
10.2.2 水面的制作
其实水面就是一个大平面，只要在XY平面创建一个长宽都是2000m、厚4m的Box就行了。
水面的材质就需要比较细心的调节。为了表现阳光洒在水面产生的波光粼粼的效果，我们要在Reflection反射贴图通道贴上一张如图10-62所示的有水面波光效果的图案。
另外将贴图参数按图10-63所示设置。
水面还有折射效果，点击Refraction折射后面的None按钮，在浏览器中选择Water项，使水面具有水的折射效果。再返回上一层界面，将Refraction折射通道的Amount值设为5。
点击Bump通道后面的None按钮，在浏览器中选择Noise项，进入其参数设置界面，并按图10-64设置参数。
再将Noise的Amount值设为65，然后按图10-65设置材质的基本参数。
点击
按钮将该材质赋予水面物体。
10.2.3 设置灯光
这里用到的灯光都是Omni泛光灯，一共有3盏，其中一盏用来表示太阳，一盏用来表现整个天空的反光和折射，还有一盏是专门用来照亮山坡的。
1）在
创建面板选择
Lights创建灯光，点击Omni按钮，然后在Top视图中点一下，将Omni01灯放在适当位置，再按图10-66设置衰减参数。
这个泛光灯是用来表现太阳光的，为了让它发出像太阳那样的光芒，我们要用到LensEffects镜头光特效。在Rendering菜单中选择Effects，将出现特效对话框，在该对话框中点击Add按钮，再在弹出的对话框中选择Lens Effects镜头光特效，这时特效对话框中出现如图10-67所示卷展栏。
点击Pick Light，然后再在视图中点选Omni01，即把特效加在Omni01灯光上。再如图所示在Lens Effects Parameters卷展栏中左边的窗口分别点选Glow、Ray、Star、Auto Secondary和Streak特效，按
将它们加到右边的窗口里。
将Lens Effects Globals栏的参数按图10-67所示设置好。
再在Lens Effects Parameters栏的右边窗口点选Ray，则面板上将会出现Ray的设置参数，如图10-68设置参数。
同样地，点选Star特效，然后按图10-69所示设置Star的参数。
再将Streak参数按图10-70设置。
其它参数保持默认值不变。
2）光是有太阳光是不够的。因为3D Studio MAX 4.0是不会自动计算来自天空的反光和折射的，所以我们还要再加上一盏泛光灯。这盏灯要放在较高的位置，至少要离水面1000m以上。再按图10-71所示设置衰减参数。
3）这样整个场景都被照亮了，由于水面的反光很厉害，所以水面比山坡亮得多。为了让山坡更亮点，而保持水面的亮度不变，我们还要放置一盏只照亮山坡的Omni泛光灯。
创建一盏Omni灯，然后点击General Pamareters栏的Exclude按钮，在弹出的对话框中选择Box02物体，点击
按钮将它放到右边的窗口里，表示不照亮Box02物体。如图10-72所示。
再调整这盏泛光灯的位置，让它从山坡向阳的一侧照过去。
到此为止，所有的灯光就设置好了，但是工作还没有结束，为了让这个场景更逼真，我们还要进行环境设置。
10.2.4 环境设置
在这一节中，我们将要为这个场景加上大气效果，为了表现湖面上升腾的雾气，我们要用到Volume Fog体积雾。
在创建面板中选择
Helpers辅助系统，打开子目录选择Atmosphere Apparatus大气部件。再点击SphereGizmo，在视图中建立一个半径为500m的球型控制器。如图10-73所示。
调整其位置，让它笼罩在整个山坡上。
在Rendering菜单里选择Environment选项，将会出现环境对话框，在该对话框的Atmosphere卷展栏中点击Add按钮，再在弹出的对话框中选择Volume Fog体积雾，这时环境对话框中将出现Volume Fog卷展栏，在该卷展栏中点击Pick Gizmo按钮，再在视图中点选刚才创建的SphereGizmo01控制器。体积雾就被控制SphereGizmo01的范围内。
再按图10-74所示调节体积雾的参数。
最后为这个场景贴上一张蓝天白云的背景。还是在Environment环境对话框，点击EnvironmentMaps后的None按钮，在出现的浏览器中选择Bitmap点击OK，然后选一幅有蓝天白云的图作为背景。
这样整个场景就完成了，图10-75是最后的渲染效果。
|
