3DS MAX教程：容积光(图)

光柱和阴影是容积光创建的大气效果。它的效果好像在场景中有一层薄雾。要使一个光源出现容积光的效果，就必须通过环境对话框将它加入容积光的清单中。下面我们通过一个实例了解一下。

1）在场景中建立光源。

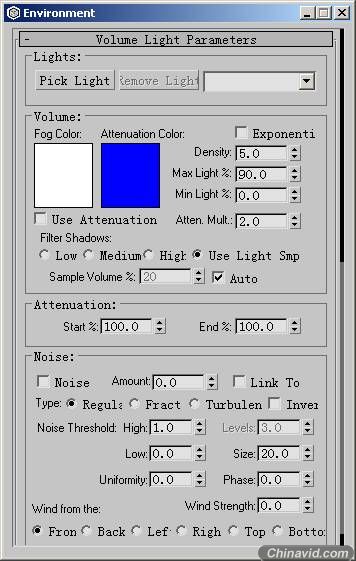

2）在Rendering菜单中选择Environment，在弹出的环境对话框中Atmosphere卷展栏中，单击Add按钮，在弹出的清单中选择Volume Light容积光，这时容积光已被添加在左侧的Effects清单中，容积光参数卷展栏也被添加在环境对话框中，如图7-4所示。

图7-4 容积光参数卷展栏

3）在卷展栏中，单击Pick Light拾取光源，并将鼠标移至场景中单击一个光源加入容积光清单中。如果场景中有多个光源可重复这一操作。从清单中去掉一个光源，选光源名字，单击Remove Light去掉光源。

4）在参数卷展栏中可以通过以下控制器改变容积光的颜色的作用方式。

· Fog Color（雾颜色）：单击色块使选择器可改变雾的颜色，这种颜色和容积光的颜色融合起来，通常使用缺省值。

· Attenuation Color（衰减颜色）：设置方法和雾色相同，使衰减的范围内雾的颜色发生渐变。

· Exponential（指数）：只有渲染场景中的透明对象时才使用。

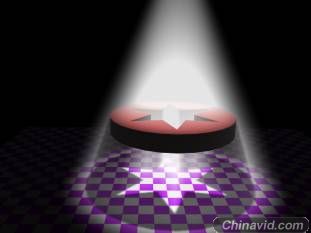

· Density（浓度）：设置雾的浓度值越大，在光的容积内反射的光线越多，值为2~6较好，缺省为5。当值为2时效果如图7-5所示，值为6时效果如图7-6所示。

图7-5 Densyty=2.0时效果

图7-6 Density=6.0时效果

· Max Light（最大光照）：容积光最大光照，缺省值为90。值越小光线亮度越低。

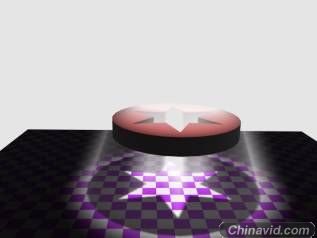

· Min Light（最小光照）：值大于0，光照容积区外发光并使用雾色，就像加入容积雾，值大于0时效果如图7-7所示。

图7-7 Min Light > 0效果

· Filter Shadows（过滤阴影）：设置过滤阴影提高阴影质量。

· Sample Volume（取样容积）：一个光的容积取样的个数，缺省状态设置为Auto自动。

· Attenuation（衰减）：减小Start（起点），值使容积光源点移动，减小（End）值结束扩展光线投射的长度变小。缺省值为100%。对于点光源，需要在灯光总体参数的衰减区设置Use，对于泛光源可不设置使用衰减。

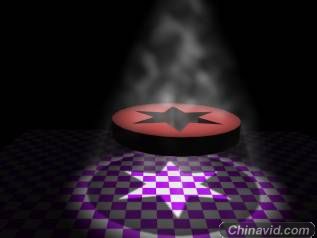

· Noise（噪声）：可在容积光中加入雾的效果，如图7-8所示。

图7-8 加入Noise效果
